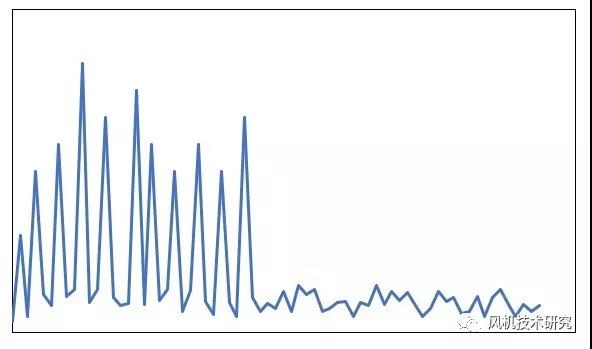

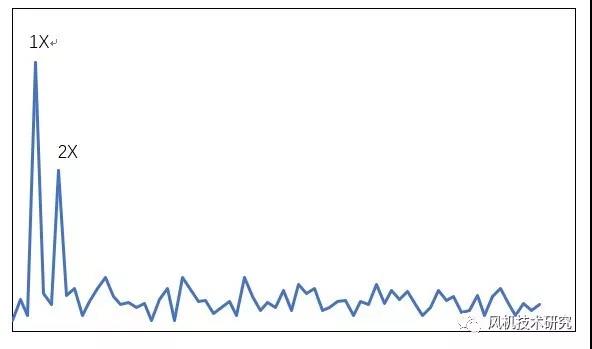

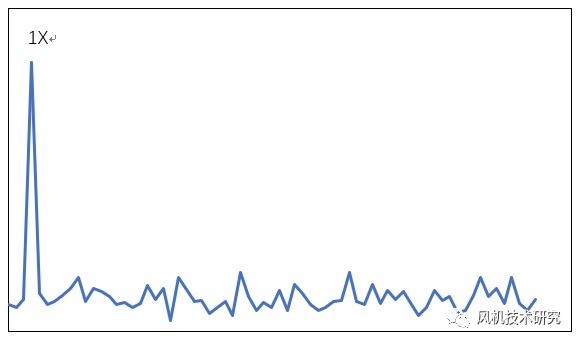

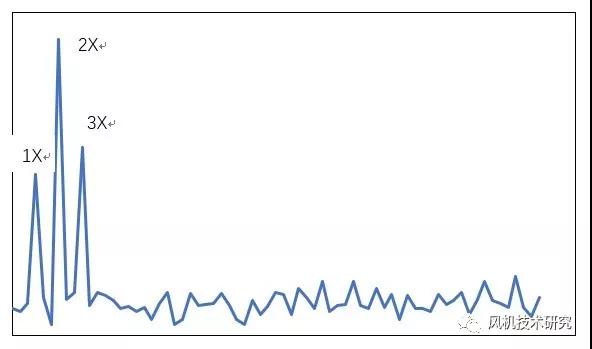

風機是大型的旋轉機械，振動是風機設備運行是否正常的一個主要指標。振動如果超過相關標準的要求，就說明風機工作是不正常的，需要查找原因并消除安全隱患。 大型的風機設備一般都配置有軸承測振裝置，在中控室中可以實時監測風機的振動情況。振動大也是風機常見的運行問題，下面就介紹典型的故障以及判斷方法。 動平衡問題 由于轉子不平衡而引起的振動主要有以下特征： 振動頻率主要在一倍頻，一倍頻的振動占通頻的一半以上。 振動穩定，相位穩定 振動對負荷不敏感 振動隨轉速的增加而增大 徑向振動大 由于轉子動平衡造成的振動大的典型頻譜見下圖： 造成轉子動不平衡的原因主要有： 轉子結垢 不均勻積灰 不均勻磨損、腐蝕等 葉輪零件松動或者脫落 葉片裂紋 轉子不對中 由于轉子不對中引起的振動特征： 徑向振動以二倍頻為主，常伴有一倍頻和三倍頻 軸向振動也較大，以二倍頻為主，伴有一倍頻和三倍頻 振動隨負荷增大而增大 軸承如果不對中，徑向振動較大，而且振動不穩定。 由于轉子不對中造成的振動大的典型頻譜見下圖： 主軸彎曲 由于主軸彎曲而引起的振動主要有以下特征： 振動頻率主要在一倍頻，常伴有二倍頻 振動穩定，相位穩定 徑向振動大 由于主軸彎曲造成的振動大的典型頻譜如下圖： 轉動部件與靜態件摩擦 由于轉動部件與靜態件摩擦引起的振動主要有以下特征： 振動頻率為高次諧波、低次諧波以及組合頻率，常伴有一倍頻 振動不穩定，相位不穩定 徑向振動大 振動為自激振動，與轉速無關。 轉動部件與靜態件摩擦集流器與葉輪進口摩擦、葉輪與機殼摩擦、主軸與軸封摩擦、剎車片與剎車盤的摩擦等。 由于摩擦情況的不同，實際振動的表現也千差萬別，應該根據上面的典型特征綜合分析判斷。 基礎剛度不夠或者基礎與底座連接松動 由于基礎剛度不夠或者基礎與底座連接松動引起的振動的特征： 出現3到10倍頻 徑向振動大，尤其是垂直方向振動大 有時出現基礎頻率分數諧波，比如1/2、3/2等頻率 振動不穩定，相位不穩定 軸向振動正常。 由于本原因造成的振動大的典型頻譜見下圖： 由于松動造成的振動一個特征是振動的非線性，存在奇次諧波；另一個特征是在松動方向上的振動，大多數表現為垂直和軸向的振動。 風機失速 由于失速引起的振動主要有以下特征： 振動頻率為組合頻率 振動大幅度增加且波動，相位不穩定 徑向振動大 風機的噪音大大增加 有可能出現風量減小、電機電流減小等現象。 風機的工作點如果位于下圖所示的區域共作 ，風機就可能發生失速，因此風機的工作區域應避開下圖的失速區域。 風機在設計的時候，如果沒有避開風機的自然頻率，風機會發生共振，進而造成風機振動大。風機共振是指風機所受激勵的頻率與風機的某階固有頻率相接近時，系統振幅顯著增大的現象。通常下共振是有害的，會引起機械結構很大的變形和動態應力，甚至造成破壞性事故。 在實際運行過程中，由于風機共振造成的振動是最難發現的，隱患也是最大的。 處理風機的振動問題是比較復雜的，只要掌握不同振動的原因和基本特征，加上平時的經驗積累，就能夠通過各種分析判斷并找到風機產生振動故障的原因，并采取針對性的措施，進而提高風機的安全可靠性，為企業的正常生產貢獻應有的力量。
風機的設計問題
