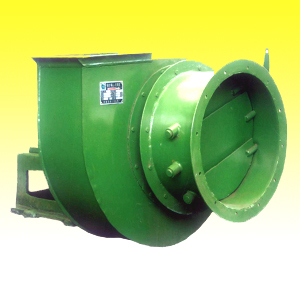

Y5-47型鍋爐引風機適用于燃用各種煤質并配有消煙除塵裝置的0.2～20t/h工業鍋爐，凡進氣條件相當，性能又相適應者，均可采用。但最高溫度不得超過期250℃。
當前工業鍋爐系列較多，燃用煤質優劣懸殊，配用的除塵器阻力不一，所需的引風機的風量、風壓差異較大，為適應上述情況，考慮到風機的經濟性，除配20噸鍋爐的引風機需功率較大，(D式)聯軸器直接傳動外，其余均采用三角膠帶(C式)傳動，不僅能以一個機號采用不同轉速來滿足同一噸位鍋爐配置各類除塵器的要求減少了風機的系列和機號，而且也便于使用單位根據實際情況，自行變換主軸轉速來獲得所需的較理想的風量，風壓。
Y5-47型鍋爐離心引風機性能參數表
|
機號 |
轉速r/min |
全壓(Pa) |
流量(m3/h) |
功率(KW) |
電機型號 |
|
4C |
2900 |
990-1451 |
2750-5060 |
3 |
Y100L-2 |
|
4C |
3300 |
1285-1873 |
3130-5750 |
4 |
Y112M-2 |
|
5C |
2900 |
1549-2265 |
5360-9870 |
7.5 |
Y132S2-2 |
|
5C |
2920 |
1265-1844 |
4840-8900 |
5.5 |
Y132S1-2 |
|
6C |
2850 |
3148 |
9110-10200 |
15 |
Y160M2-2 |
|
6C |
2850 |
2148-3148 |
11300-16760 |
18.5 |
Y160L-2 |
|
6C |
2620 |
1824-2658 |
8370-15410 |
15 |
Y160M2-2 |
|
8C |
1820 |
2530 |
13780-15430 |
18.5 |
Y180M-4 |
|
8C |
1820 |
1726-2501 |
17080-25360 |
22 |
Y180L-4 |
|
8C |
1980 |
2050-2991 |
15000-27600 |
30 |
Y200L-4 |
|
9C |
1740 |
2001-2922 |
18780-34550 |
37 |
Y225S-4 |
|
9C |
1820 |
2903-3197 |
19640-29070 |
37 |
Y225S-4 |
|
9C |
1820 |
2187-2736 |
31420-36140 |
45 |
Y225M-4 |
|
12D |
1450 |
2471-3609 |
37100-68250 |
75 |
Y280S-4 |
|
12.5D |
1450 |
2638-3854 |
40940-75330 |
90 |
Y280M-4 |
